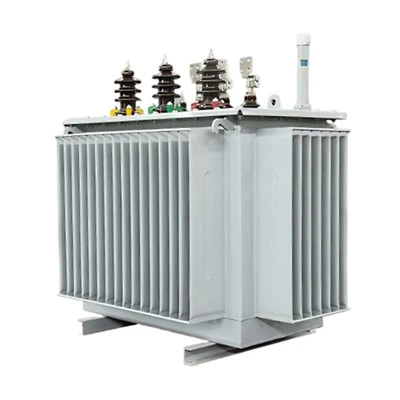

Olejový transformátor

Olejový-transformátor (Oil-Imersed Transformer) je výkonový transformátor, který používá jako chladicí a izolační médium izolační olej. Jeho jádro a vinutí jsou zcela ponořeny do speciálně vyrobeného transformátorového oleje, který se používá k účinnému odvodu tepla a ochraně izolace pomocí vysoké izolace a tepelné vodivosti oleje. Jako nejrozšířenější typ transformátoru v energetických systémech je zvláště vhodný pro dlouhodobý-stabilní provoz ve scénářích středního a vysokého napětí

Podle zákona elektromagnetické indukce vytváří olejový -transformátor magnetický obvod přes železné jádro, aby se realizovala přeměna elektrické energie mezi vinutími. Dvě funkce izolačního oleje jsou izolace a odvod tepla. Dokáže účinně izolovat vysokonapěťové a nízkonapěťové komponenty při průrazném napětí větším nebo rovném 35 kV. Konvekce může být také vedena ke stěně nádrže, přičemž se uvolňuje teplo přes chladič nebo chladič. Pracovní postup zahrnuje elektrickou energii →magnetickou energii železného jádra → elektrickou energii sekundárního vinutí.

Účinný odvod tepla:Izolační olej má vyšší tepelnou kapacitu než vzduch a podporuje dlouhodobý-provoz při plném zatížení (např. řada S22 může vynutit provoz při přetížení vzduchem-chlazeným)

Vynikající izolační vlastnosti:plně utěsněná struktura palivové nádrže (jako je patentovaná konstrukce ochrany proti úniku oleje Kechang) zabraňuje pronikání vlhkosti a pevnost izolace zůstává stabilní

Dlouhá životnost a jednoduchá údržba:konstrukční životnost Větší nebo rovna 30 letům (průměr v průmyslu 20-25 let), cyklus výměny silikonu absorbujícího vlhkost Větší nebo rovna 5 let, bezúdržbová konstrukce snižuje náklady na provoz a údržbu

Vynikající bezpečnostní výkon:vysoce-kvalitní izolační olej s bodem vznícení větším nebo rovným 140 stupňů, přetlakový ventil (otvírací tlak 35 kPa) pro dosažení směrového vstřikování, bezpečnost-odolná proti výbuchu

Významný efekt úspory energie:Je použit plech z křemíkové oceli s vysokou magnetickou permeabilitou (například ztráta zatížení bez{0}}zátěže řady Kechang S22 je o více než 30 % nižší než u S13)

Silná přizpůsobivost prostředí:může pracovat stabilně v prostředí od -25 stupňů do +40 stupňů, nadmořská výška menší nebo rovna 3000 metrům

Vysoká nákladová-efektivita:cena stejné kapacity je asi o 30 % nižší než cena suchého-transformátoru a výhoda komplexních nákladů na provoz a údržbu je zřejmá

Technologie železného jádra:laserem obráběná laminace (otřepy menší nebo rovné 0,03 mm) v kombinaci s pětistupňovým procesem pro snížení ztráty zatížení a hluku

Proces navíjení:Konstrukce podélného průchodu oleje optimalizuje cestu odvodu tepla a snižuje teplotní rozdíl měděného oleje

Technologie těsnění:Plně utěsněná olejová nádrž z vlnitého plechu prošla testem vakuového těsnění 50 kPa, aby se zabránilo úniku

Inteligentní monitorování:Volitelný systém monitorování částečného vybití (patentovaná technologie Kechang) pro dosažení prediktivní údržby

Průmyslová síť:hutní, důlní výrobní linka, odolná rázovému zatížení, vhodná pro nepřetržitý provoz.

Venkovní rozvodna:Projekt renovace elektrické sítě, odolný proti prachu a vlhkosti, přizpůsobený drsnému prostředí

Nová energetická elektrárna:fotovoltaická posilovací rozvodna s širokým pokrytím kapacity (30 kVA-31,5 MVA)

Petrochemie:Systémy rozvodu energie v chemických továrnách, konstrukce chráněná proti výbuchu-pro zajištění bezpečnosti

Výpočet kapacity

Zvyšte rezervu o 15%-25% podle celkové skutečné zátěže (např. pro zátěž 1000kVA se doporučuje zvolit 1250kVA)

Priorita třídy energetické účinnosti

Upřednostňuje se první-úroveň energetické účinnosti (jako je řada S22) a účet za elektřinu lze ušetřit o více než 100 000 USD za 10 let provozu (na základě 1000 kVA/8000 hodin/rok)

Kontrola klíčových parametrů

Poměr napětí (jako 10 kV/0,4 kV)

Impedanční napětí (mezi 4 % - 8 % podle požadavků systému)

Dyn11 má zjevné anti-harmonické výhody ve skupině připojení)

Ujasněte si požadavky:určit kapacitu, úroveň napětí, prostředí instalace

Porovnání typů:Olejem-náplněný typ je preferován pro venkovní/vysoké{1}}zátěžové scénáře a suchý typ je preferován pro vnitřní/vysoké požadavky na požární ochranu

Hodnocení energetické účinnosti:porovnání dat bez{0}}zatížení/ztráty zatížení pro různé série

Prověřování dodavatelů:Ověřování kvalifikace závodu vs. Projektové případy

Cena celého-cyklu:komplexní kupní cena + 10 let elektřiny + náklady na údržbu

O Ke Chang Electric:

Jako výrobce energetických zařízení s 56 patenty prošly olejové-transformátory Kechang Electric úplnou certifikací Národního centra pro kontrolu a testování kvality elektrických produktů. Produkty pokrývají celý rozsah 10kV-35kV a poskytují spolehlivá řešení, která vyhovují normám IEC a GB zákazníkům po celém světě.
